Aufbau und Montage der Anbauteile am Liteville 301 MK9 Teil V : Montage Hinterrad mit Cassette und Bremse

Material : Hinterrad Felge American Classic MTB 26 Disc mit Veltec SL Nabe Shimano XTR Kassette CS-M980 10 fach 11-36
Werkzeug : Drehmomentschlüsse Lux Tools 20 - 210 Nm  Shimano Kassettenabzieher HG- TL-LR15  Cyclus Kettenpeitsche 9/10/-fach

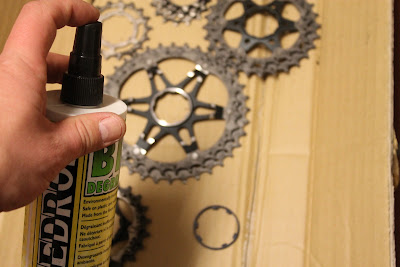

Da die Kassette an meinem "alten" Scott Spark 30 aus 03/2010 montiert war ( Montage in 02/11) wird diese zuersteinmal zerlegt und gereinigt . Ich benutze Pedros Bio Degreaser  und ein Bürsten - Set von Pedros. Nach kurzer Einwirkzeit die einzelnen Kassetten Teile mit einem Tuch abwischen

An der Hinterradnabe die Stelle mit der breitesten Einbuchtung nach oben setzen.

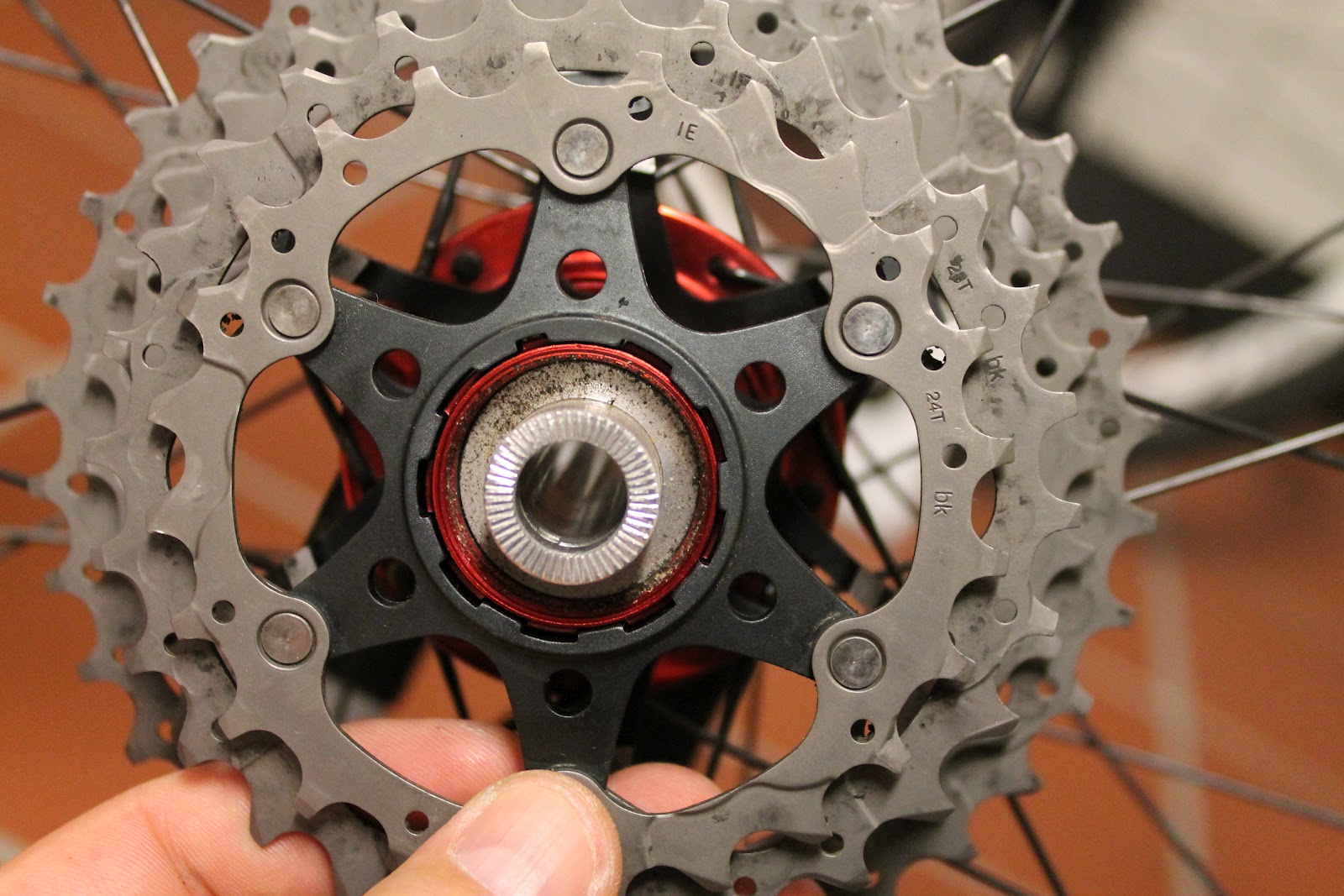

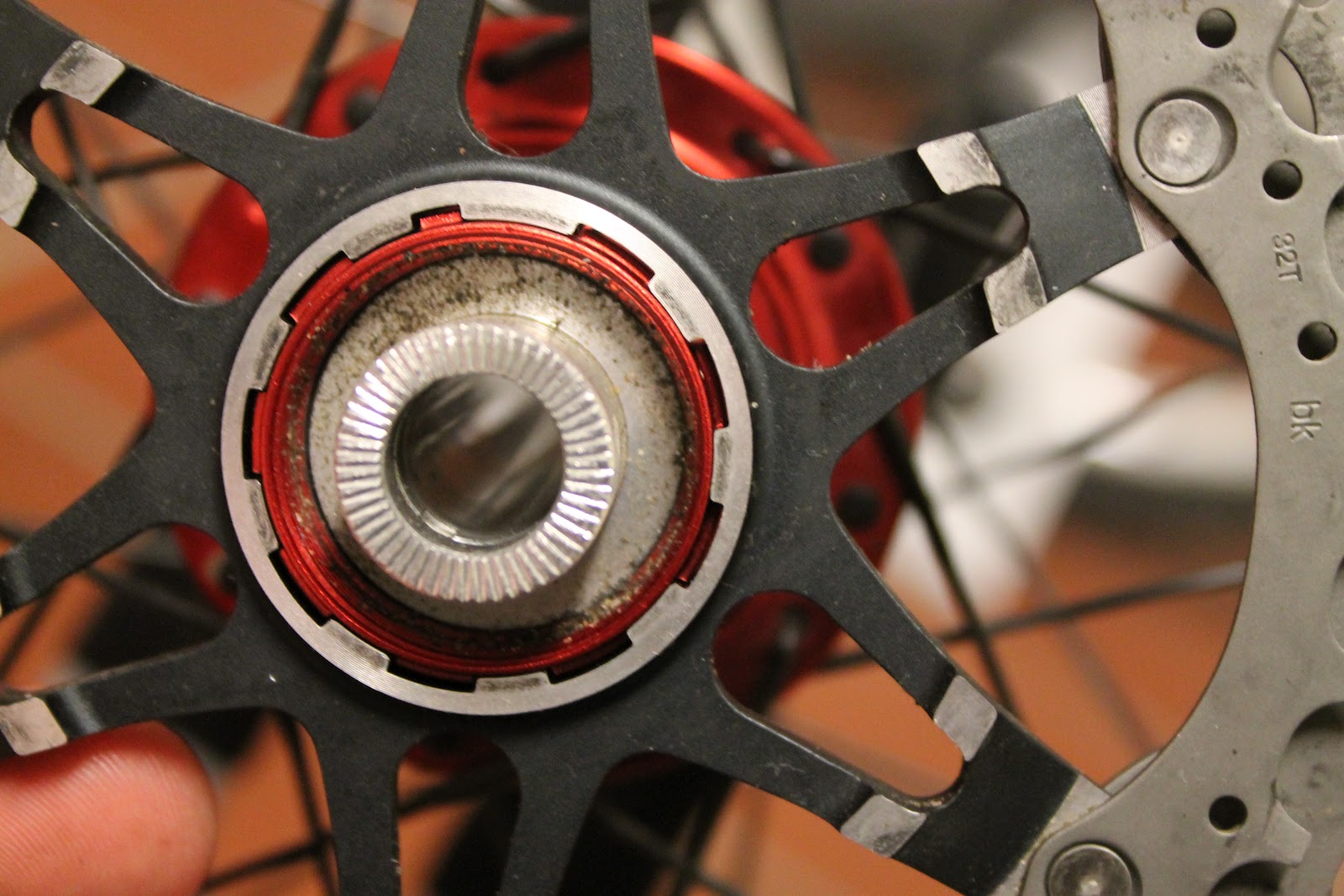

An den einzelnen Zahnkränzen die breite Nase suchen und dann auf die breite Ausbuchtung aufschieben. Bei der XTR Kassette sind die ersten sechs Zahnkränze jeweils als 2er Block zusammengesetzt. Beim Aufschieben bitte darauf achten das die Beschriftung und Typanzeige nach aussen, also zu Dir zeigt. Nach dem siebten Zahnkranz wird ein Spacer gesetzt. Bitte darauf achten das der Spacer nicht mit einer Nase in der breiten Ausbuchtung der Nabe sitzt. Nachdem alle zehn Zahnkränze montiert sind wird der Abschlussring aufgedreht. Erst von Hand anschließend mit dem Spezialwerkzeug Shimano HG TL-LR15 handfest anziehen. Das Spezialwerkzeug auf den Drehmontschlüssel aufsetzen und die Cyclus Kettenpeitsche mittig auf den Zahnkranz aufsetzen und stramm festhalten. Nun den Abschlussring mit Hilfe des Drehmomentschlüssel mit 40Nm anziehen. So ist der Zahnkranz fest montiert.
